屏蔽線是什么屏蔽線分類及作用

發布日期：2019-10-12 09:49

一、屏蔽線是什么

屏蔽線是使用網狀編織導線把信號線包裹起來的傳輸線。導線外部有導體包裹的導線叫屏蔽線，包裹的導體叫屏蔽層，一般為編織銅網或(鋁)，屏蔽層需要接地，外來的干擾信號可被該層導入大地，避免干擾信號進入內層導體干攏同時降低傳輸信號的損耗。屏蔽電纜的屏蔽層主要由銅、鋁等非磁性材料制成，并且厚度很薄，遠小于使用頻率上金屬材料的集膚深度(所謂趨膚效應是指電流在導體截面的分布隨頻率的升高而趨于導體表面分布，頻率越高，趨膚深度越小，即頻率越高，電磁波的穿透能力越弱)，屏蔽層的效果主要不是由于金屬體本身對電場、磁場的反射、吸收而產生的，而是由于屏蔽層的接地產生的，接地的形式不同將直接影響屏蔽效果。

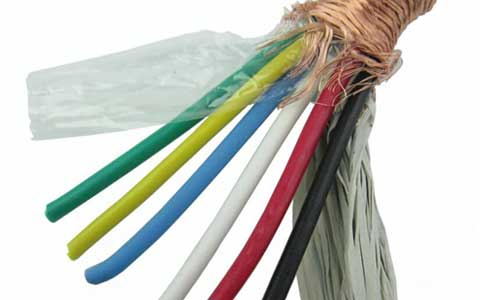

屏蔽線

二、屏蔽線分類

主要包括裸線、電磁線及電機電器用絕緣電線、電力電纜、通信電纜與光纜。電線電纜是指用于電力、通信及相關傳輸用途的材料。“電線”和“電纜”并沒有嚴格的界限。通常將芯數少、產品直徑小、結構簡單的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜;導體截面積較大的(大于6平方毫米)稱為大電線，較小的(小于或等于6平方毫米)稱為小電線，絕緣電線又稱為布電線。電線電纜主要包括裸線、電磁線及電機電器用絕緣電線、電力電纜、通信電纜與光纜。電纜有電力電纜、控制電纜、補償電纜、屏蔽電纜、高溫電纜、計算機電纜、信號電纜、同軸電纜、耐火電纜、船用電纜等等。它們都是由多股導線組成，用來連接電路、電器等。普通：絕緣層+屏蔽層+導線。高級：絕緣層+屏蔽層+信號導線+屏蔽層接地導線。

三、屏蔽線的作用

屏蔽層一般需要接地。屏蔽線的作用是將電磁場噪聲源與敏感設備隔離，切斷噪聲源的傳播路徑。屏蔽分為主動屏蔽和被動屏蔽，主動屏蔽目的是為了防止噪聲源向外輻射，是對噪聲源的屏蔽;被動屏蔽目的是為了防止敏感設備遭到噪聲源的干擾，是對敏感設備的屏蔽。
